Treppenlicht-Zeitschalter ELPA 540 APP BN: Kompakte dezentrale Lösung für den Unterputz bei Platzmangel

Wenig Platz in der Unterputzdose, hoher Zeitdruck auf der Baustelle und aufwendige Umbauten? Der ELPA 540 APP BN bietet Elektroinstallateuren eine kompakte und intelligente Lösung für die Treppenlichtsteuerung. Der Treppenlicht-Zeitschalter im Miniformat wird direkt in der Unterputzdose installiert, benötigt keine zentrale Steuerung und lässt sich komfortabel per App konfigurieren.

5400008 1290x726px Installateurin
TITLE_DE_DE does not exist

Treppenlichtsteuerung nachrüsten ohne großen Installationsaufwand

Bei der Modernisierung von Wohngebäuden stehen Elektroinstallateure häufig vor denselben Herausforderungen:

  • wenig Platz in bestehenden Installationen

  • enge Zeitpläne

  • hohe Anforderungen an Komfort und Energieeffizienz

Genau für diese Anforderungen wurde der ELPA 540 APP BN entwickelt. Der kompakte Treppenlicht-Zeitschalter bringt moderne Lichtsteuerungsfunktionen direkt in die Unterputzdose und reduziert den Installationsaufwand auf ein Minimum.

ELPA 540 APP BN: Die dezentrale Lösung für moderne Treppenlichtsteuerung

ELPA 540 BN: Kompakte Unterputz-Lösung mit minimalem Aufwand

Die App wird nur zur Konfiguration verwendet.

TITLE_DE_DE does not exist

Vorteile für Elektroinstallateure

  • Keine zusätzlichen Leitungen erforderlich
  • Keine aufwendigen Umbaumaßnahmen
  • Installation direkt in der Unterputzdose
  • Kompakte Größe: Abmessungen von nur 32,7 × 26,6 × 9,6 mm
  • Schnelle Inbetriebnahme
  • Konfiguration wird über das Bluetooth Mesh-Netzwerk an alle ELPAs übertragen
  • Hohe Flexibilität bei Neubau und Nachrüstung
  • Geräuschloses Schalten ohne hörbares Klacken
Alle ELPAs im Überblick
ELPA 1
ELPA 1
Art.-Nr. 0010002
  • Treppenlicht-Zeitschalter (TLZ), elektronisch
  • Nulldurchgangsschaltung zur Schonung von Relais-Kontakt und Leuchtmittel, d.h. die Lebensdauer des Leuchtmittels wird verlängert
  • Multifunktionsgerät mit 10 wählbaren Funktionen, einstellbar an der Gerätefront
ELPA 3
ELPA 3
Art.-Nr. 0030002
  • Treppenlicht-Zeitschalter (TLZ), elektronisch
  • Zusätzlicher Multispannungseingang galvanisch getrennt für AC/DC 8...240 V, z.B. für Sprechanlagen
  • Ausschaltvorwarnung (zweimaliges Doppelblinken) gemäß DIN 18015-2 zur Vermeidung von plötzlicher Dunkelheit
ELPA 6 plus
ELPA 6 plus
Art.-Nr. 0060003
  • Treppenlicht-Zeitschalter (TLZ), elektronisch
  • Nulldurchgangsschaltung zur Schonung von Relais-Kontakt und Leuchtmittel, d.h. die Lebensdauer des Leuchtmittels wird verlängert
  • Multifunktionsgerät mit 10 wählbaren Funktionen, einstellbar an der Gerätefront
ELPA 7
ELPA 7
Art.-Nr. 0070002
  • Treppenlicht-Zeitschalter (TLZ), elektronisch
  • Ausschaltvorwarnung zur Vermeidung von plötzlicher Dunkelheit
  • Nulldurchgangsschaltung zur Schonung von Relais-Kontakt und Leuchtmittel
ELPA 8
ELPA 8
Art.-Nr. 0080002
  • Treppenlicht-Zeitschalter (TLZ), elektromechanisch
  • 4-Leiter mit Anschluss für Bodenbeleuchtung
  • 3-Leiter-Anschluss ohne Bodenbeleuchtung (für Neuanlagen nicht mehr erlaubt)
ELPA 9
ELPA 9
Art.-Nr. 0090001
  • Treppenlicht-Zeitschalter (TLZ), elektromechanisch
  • 3-Leiter Anschlusssystem und Bodenbeleuchtung, jedoch ohne Nachschaltung (für Neuanlagen nicht mehr erlaubt)
  • Klemmenbelegung wie ELPA 8

Der ELPA 540 APP BN eignet sich sowohl für Neubauten als auch für Sanierungs- und Modernisierungsprojekte. Besonders bei der Nachrüstung von Treppenhäusern, Kellern oder Fluren ermöglicht er eine komfortable Lichtsteuerung, bei der das Licht nach einer definierten Zeit automatisch ausgeschaltet wird. Ohne aufwendige Umbaumaßnahmen!

5400008 520x520px Anwendung Treppe

Bestehende Schalter weiter nutzen

Ein besonderer Vorteil für die Nachrüstung: Die bestehende Installation kann genutzt werden, wenn ein Neutralleiter vorhanden ist. Selbst bestehende Wechselschaltungen können durch entsprechende Umverdrahtung gemeinsam mit dem ELPA 540 APP BN genutzt werden. Und das Beste: Schalter müssen nicht gegen Taster getauscht werden!

Dadurch lassen sich Modernisierungen schnell und wirtschaftlich umsetzen, ohne die bestehende Installation grundlegend verändern zu müssen.

5400008 520x520px Anwendung Luefter

Zusätzlicher Nutzen: Lüftersteuerung im Sanitärbereich

Neben der klassischen Treppenlichtsteuerung eignet sich der ELPA 540 APP BN auch für die Nachrüstung von Lüftersteuerungen in Sanitärbereichen. Der Einbau erfolgt direkt hinter dem Schalter oder Taster. Besonders Lüfter ohne integrierte Zeitsteuerung oder Nachlaufautomatik profitieren von dieser Lösung.

Mögliche Betriebsarten:

  • Lüfter läuft parallel zur Beleuchtungsdauer
  • Lüfter läuft parallel zur Beleuchtungsdauer und zusätzlich über eine definierte Nachlaufzeit
  • Nachlaufzeit startet nach dem Ausschalten des Lichts
TITLE_DE_DE does not exist

Lichtsteuerung
Einfache Lichtsteuerung mit Zeitschaltfunktion und Ausschaltvorwarnung über jeden Schalter oder Taster.

TITLE_DE_DE does not exist

Einstellungen
Das Licht ist jederzeit nachschalt- oder abschaltbar, die Ausschaltvorwarnung kann aktiviert oder deaktiviert werden.

TITLE_DE_DE does not exist

Countdown-Timer
Schaltzeit bis zu 24 Stunden per Taster einstellbar.

TITLE_DE_DE does not exist

Konfigurierung per App
Über die App ist der ELPA manipulationssicher konfigurierbar. Kommunikation über Bluetooth Mesh-Netzwerk.

TITLE_DE_DE does not exist

9 Funktionen
Über Taster und Schalter können Funktionen wie Beleuchtungsdauer, Zeitschaltung und Ausschaltvorwarnung aktiviert werden.

TITLE_DE_DE does not exist

Geräuschlos
Kein hörbares „Klacken“ durch die Schaltung.

TITLE_DE_DE does not exist

Bluetooth Mesh für flexible Gebäudelösungen

Der ELPA 540 APP BN kommuniziert über ein Bluetooth Mesh-Netzwerk. Mehrere Geräte können zu einem gemeinsamen Netzwerk verbunden werden. Die Konfiguration eines eingebundenen Geräts wird automatisch auf alle weiteren ELPA 540 APP BN übertragen. Eine zentrale Steuerung im Schaltschrank ist nicht erforderlich.

Das bietet entscheidende Vorteile:

  • Skalierbare Installation

  • Hohe Ausfallsicherheit

  • Keine zentrale Steuerung notwendig

  • Einfache Erweiterung bestehender Anlagen

Sicherheitshinweis: Ist ein ELPA 540 APP BN im Mesh-Netzwerk integriert, dürfen keine anderen Geräte aus der 540er-Serie ins Netzwerk integriert werden! Die eingestellte Beleuchtung im Treppenhaus ist somit manipulationssicher.

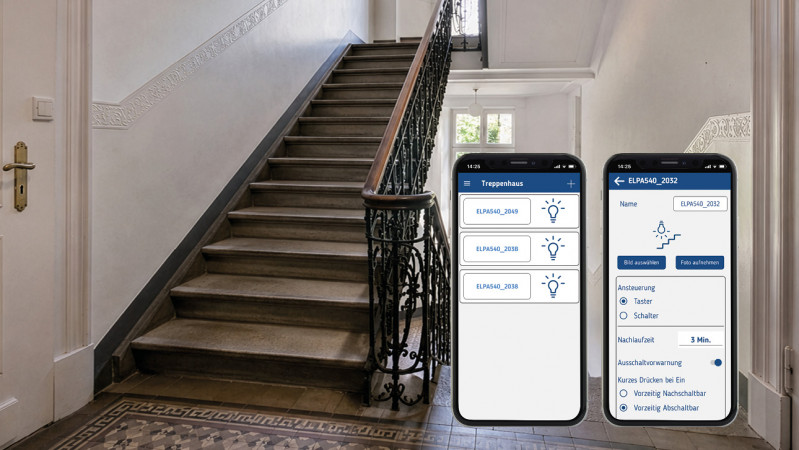

Manipulationssichere Konfiguration per App

Die Konfiguration erfolgt ausschließlich über die ELPA-App. Dadurch können wichtige Parameter wie Beleuchtungsdauer, Ausschaltvorwarnung oder Nachlaufzeiten sicher eingestellt werden. Die Bewohner bedienen die Beleuchtung weiterhin über die vorhandenen Schalter oder Taster, haben jedoch keinen Zugriff auf die Einstellungen.

Wird nur ein einzelner ELPA 540 APP BN installiert, kann das Gerät auch mit den Werkseinstellungen betrieben werden. Die App ist dann nicht zwingend erforderlich.

5400008 1290x726px App Treppe

Der ELPA 540 APP BN ist die ideale Lösung für Elektroinstallateure, die Treppenlichtsteuerungen schnell, wirtschaftlich und ohne aufwendige Umbauten realisieren möchten. Dank kompakter Bauform, Bluetooth Mesh-Kommunikation, App-Konfiguration und der Möglichkeit, bestehende Schalter weiterzuverwenden, eignet sich der Mini-Treppenlicht-Zeitschalter sowohl für Neubauten als auch für Modernisierungsprojekte. Er reduziert den Installationsaufwand und schafft gleichzeitig mehr Komfort und Energieeffizienz für Betreiber und Bewohner.
